复合土工膜的施工规范：

1. 铺设前准备工作：地基处理，清扫土工膜铺设面，要求基体平整，土体坚实，不能凹凸不平，裂纹等，不能有尖锐物，十块，铁丝等，防渗范围内的草皮，树根要清除，对于杂草要喷洒灭草剂。与膜接触面，铺设粒径小的砂土和黏土层作防护层，防护层覆盖厚度不宜小于30CM。

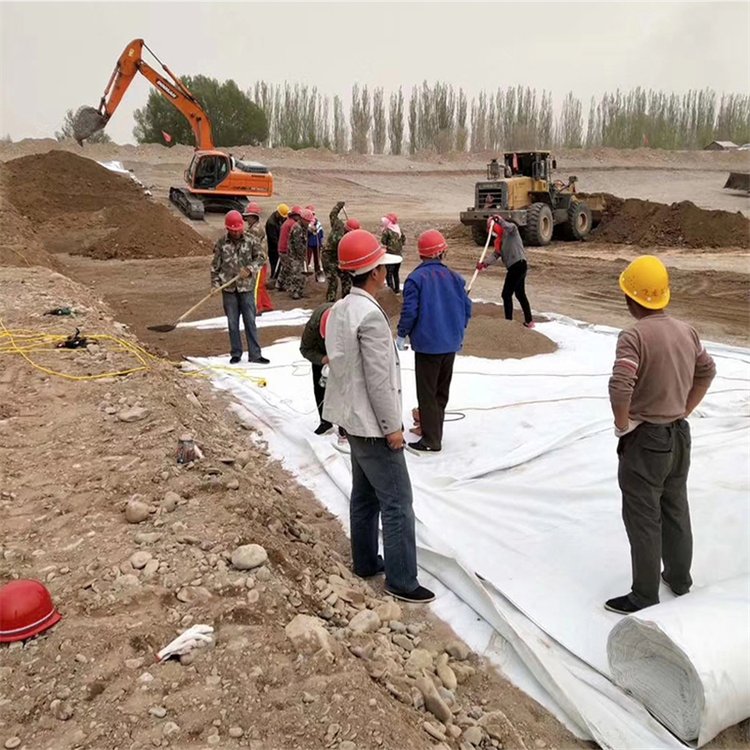

2. 铺设方法：沿着一定的方向铺设，同时不要拉的太紧，应留有一定伸缩量，以适应基体变形。土工膜两边均预留一定宽度的PE膜与PET织物不粘合层（即甩边），铺设时，要调整好每个单元土工膜的走向，以便于两个单元土工膜的焊接。土工膜铺设好后，要用沙袋压住，以防风沙影响下一步土工膜边缘的焊接。

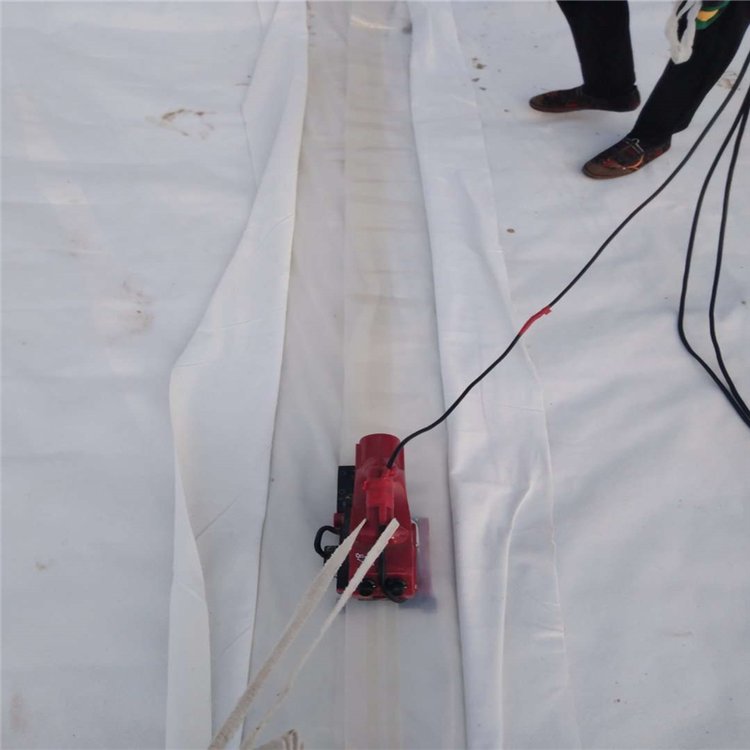

3. 土工膜焊接，接缝处理是施工关键程序，一般采用热焊接方法，pe膜相连的表面加热处理，使之表面熔化，然后通过压力，使之熔合成一体。对于铺设好的土工膜，边缘接缝处要求不能有油污，水分，尘土等。焊接前要调整好接缝处两幅边PE单膜，使之搭接一定的宽度，搭接宽度一般为6-8CM且平整，无白折皱。使用专用焊接机进行焊接。

4. 焊接质量检测：检测方法应采用充气法以及室内试验，也可采用火花试验或超声波探测法。检测设备采用压式检测仪以及真空检测仪。 焊缝质量要求：对双缝充气长度为30-60mm双焊缝间充气压力达到0.15-0.2Mpa,保持1-5min，压力无明显下降为合格。对单焊缝和T形结点以及修补点应采取50*50cm方格进行真空检测，真空压力大于或等于0.005MPa，保持30s，肥皂液不起泡为合格。室内试验，焊接抗拉强度应大于母材强度。质量检验应随施工进展进行。


5.

6.

7.
